午夜免费啪视频,伊人色综合久久天天网,风韵饥渴少妇在线观看,自拍日韩亚洲一区在线

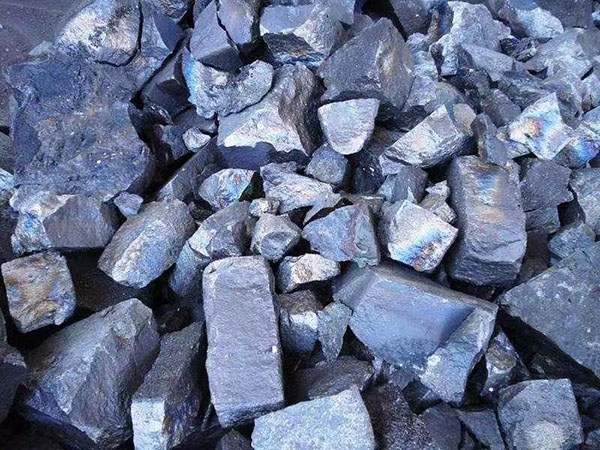

       硅錳合金是一種常見的復(fù)合脫氧劑，它還是一種還原劑。現(xiàn)在硅錳合金為您介紹硅錳合金是怎樣還原脫磷的。高硅錳硅合金進行爐外還原脫磷,使用CaSi-CaF2-CaO作脫磷劑，在氧位極低的條件下，依靠脫磷劑中的鈣與合金中的磷化合天生Ca3P2,可以使合金中的磷得到往除，且合金中的合金元素沒有損失。冶煉高硅錳硅合金使用的原料為：富錳渣、硅石、焦炭、木炭、石灰。還原脫磷的基本原理是在氧位極低的條件下，依靠脫磷劑中的鈣與合金中的磷化合天生Ca3P2,使合金中的磷得到往除。

      采用工藝方法：倒包法，噴粉法。需要A、B兩個鐵水包，其中A鐵水包盛礦熱爐冶煉的高硅錳硅合金，B鐵水包里裝脫磷劑。然后將A鐵水包吊到B鐵水包上，打開A鐵水包出鐵口，讓A鐵水包中的液態(tài)高硅錳硅合金流到裝有脫磷劑的B鐵水包里，這時脫磷劑中的鈣與高硅錳硅合金中的磷產(chǎn)生激烈的脫磷反應(yīng)，將合金中的磷往除。噴粉法將脫磷劑裝進0.25m3噴粉罐內(nèi)，以氬氣為載體通過噴槍將脫磷劑噴進高硅錳硅合金熔體內(nèi)，往除合金中的磷。噴粉時，引射氣體壓力控制在0.20.3MPa，流化氣體壓力控制在0.5～0.8MPa，噴粉時間為2～3分鐘，脫磷劑噴進量與倒包法相同。高硅錳硅合金是冶煉金屬錳的還原劑。以上就是關(guān)于硅錳合金是怎樣還原脫磷。
